新手必知:汽车通讯衔接器选型 ——Fakra和HSD有哪些性质分歧？？
/分类：：： FAKRA知识/作者：：： adminFakra 和 HSD 虽同属汽车通讯衔接器领域，，但作为支持车载高频信号传输的 “关键桥梁”，，从设计初衷 、机能参数到利用场景，，都存在性质区别。。。新手容易把它们当成 “通用车载衔接器” 轻易代替，，却不知一次谬误选型（好比用 HSD 接卫星导航信号 、用 Fakra 传高清视频），，都可能造成信号传输效能骤降，，甚至引发车载系统职能失效。。。今天就从 6 个主题维度，，拆解 Fakra 和 HSD 的性质分歧，，帮你急剧把握汽车通讯衔接器的正确选型步骤。。。

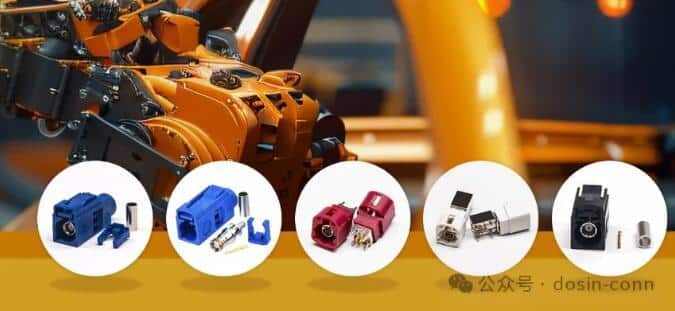

一 、设计初衷与主题定位
1. Fakra 衔接器
Fakra 由德国汽车工业协会（VDA）制订尺度，，主题定位是 “高频射频信号传输”。。。设计初衷是解决车载射频设备（卫星导航 、车载电台 、毫米波雷达）的信号滋扰问题，，重点优化 300MHz-6GHz 频段信号的低损耗 、抗滋扰传输，，确保射频信号在高温 、振动 、强电磁辐射的车载环境中不变传递。。。
2. HSD 衔接器
HSD（High-Speed Data）衔接器专为高速串行数据传输设计，，主题定位是 “高清数据与高速节制信号传输”。。。随着车载娱乐 、智能驾驶发展，，传统低速衔接器无法满足高清摄像头 、车载以太网 、中控大屏的大数据量传输需要，，HSD 应运而生，，重点解决 1Gbps 以上高速数据的低延长 、无错传输，，适配车载多媒体与智能节制场景。。。
选型关键
- 传输?射频类信号（GPS 导航 、4G/5G 车联网 、毫米波雷达）→ 优先选 Fakra；；
- 传输?高速数据类信号（高清倒车影像 、车载以太网数据 、中控多媒体）→ 必须选 HSD，，预防用 Fakra 导致数据卡顿或中断。。。
二 、性质差距 2：：：传输频率与速度上限
两者 “传输能力” 的差距，，直接决定适配的信号类型，，是选型主题凭据。。。
| 对比维度 | Fakra 衔接器 | HSD 衔接器 |
|---|---|---|
| 主题传输对象 | 高频射频信号 | 高速串行数据 |
| 传输频率领域 | 300MHz-6GHz（加强型可达 18GHz） | 适配低速时钟 + 高速数据，，速度上限 10Gbps（支持千兆以太网 、USB 3.0） |
| 速度短板 | 数据速度≤100Mbps，，无法承载高速数据 | 高频传输弱，，频率＞1GHz 时信号衰减严重 |
| 典型场景阐发 | 传 GPS 信号（1.575GHz），，插入损耗＜0.5dB | 传 4K 倒车影像（1.5Gbps），，延长＜1ms |
选型关键
- 看信号 “频率”：：：频率＞300MHz 的射频信号→必选 Fakra；；
- 看数据 “速度”：：：速度＞100Mbps 的高速数据→必选 HSD，，用 Fakra 会导致数据丢包。。。
三 、接口结构与防呆设计
两者接口结构齐全分歧，，且均带汽车级防呆设计，，但防呆逻辑与适配场景强有关，，错插会直接败坏接口或失效。。。
1. Fakra 衔接器
- 接口结构：：：螺纹旋紧式，，外导体带螺纹，，内导体为针孔共同（类似 SMA 接口），，直径约 8-10mm，，适配细径射频电缆（RG-174 、RG-316）；；
- 防呆设计：：：色彩编码 + 钥匙槽双重防呆 —— 分歧色彩对应分歧频段（玄色 = GPS 、蓝色 = 蓝牙），，钥匙槽角度（0°/45°/90°）分歧，，预防同色分歧频段错插；；
- 主题优势：：：螺纹结构抗振动强，，车辆颠簸（10-2000Hz 振动）时接触不变性优于插拔式。。。
2. HSD 衔接器
- 接口结构：：：卡扣式插拔，，无螺纹，，接口为矩形（12×8mm），，内导体为 4-6Pin 针，，适配多芯高速电缆（HSD 专用屏蔽电缆）；；
- 防呆设计：：：接口状态 + 定位凸起防呆 —— 分歧用处（USB 、以太网）接口状态分歧，，凸起地位有差距，，预防分歧类型高速接口错插；；
- 主题优势：：：插拔便捷，，维修无需拧螺纹，，适合频仍拆卸场景（车载摄像头维修）。。。
选型关键
- 装置地位振动剧烈（发起机舱 、底盘雷达）→选 Fakra 螺纹结构；；
- 需频仍插拔维修（中控屏 、车载摄像头）→选 HSD 卡扣结构，，查对防呆标识防错插。。。
四 、抗滋扰机能与屏蔽设计
车载环境存在发起机电磁辐射 、高压线束滋扰，，两者屏蔽设计差距直接影响抗滋扰能力，，决定适配装置环境。。。
1. Fakra 衔接器
- 屏蔽设计：：：双层金属屏蔽 + PTFE 绝缘介质隔离 —— 外导体黄铜镀镍，，内导体与外导体间用耐高温 、低介损的 PTFE 绝缘，，屏蔽覆盖率≥95%；；
- 抗滋扰能力：：：重点招架射频滋扰，，1GHz 频段屏蔽效力（SE）≥80dB，，可隔离车载电台 、高压线束对射频信号的滋扰；；
- 适配环境：：：电磁滋扰强的区域（发起机舱 、高压电池左近），，保险 GPS 、雷达等关键射频信号不变。。。
2. HSD 衔接器
- 屏蔽设计：：：单层铝箔 + 编织网屏蔽，，重点招架电磁脉冲滋扰，，针对高速数据共模滋扰优化，，而非高频射频滋扰；；
- 抗滋扰能力：：：100MHz-1GHz 频段屏蔽效力（SE）≥60dB，，低于 Fakra，，强射频滋扰环境下高速数据易误码；；
- 适配环境：：：电磁滋扰弱的区域（驾驶舱 、后备箱），，预防靠近发起机 、高压线束。。。
选型关键
- 装置区域电磁滋扰强（发起机舱 、底盘）→选 Fakra 高屏蔽设计；；
- 装置区域滋扰弱（驾驶舱内）且传高速数据→选 HSD 即可，，无需过度追求屏蔽。。。
五 、环境适应性与靠得住性参数
汽车衔接器需接受凹凸温 、高湿 、盐雾 、振动等极端环境，，两者靠得住性参数差距决定适配车载区域。。。
| 靠得住性参数 | Fakra 衔接器 | HSD 衔接器 |
|---|---|---|
| 工作温度领域 | -40℃~150℃（高温型可达 180℃） | -40℃~125℃ |
| 耐振动机能 | 10-2000Hz 振动，，加快度 50m/s? 无失效 | 10-2000Hz 振动，，加快度＞30m/s? 易接触不良 |
| 耐盐雾机能 | 中性盐雾测试 1000h，，无侵蚀无机能降落 | 中性盐雾测试 500h，，超期屏蔽层易氧化 |
| 插拔寿命 | 50 次（螺纹结构，，设计为固定装置） | 500 次（卡扣结构，，适配频仍插拔） |
选型关键
- 装置在高温区域（发起机舱左近）→选 Fakra 高温型；；
- 装置在户外露出区域（车顶卫星天线）→选 Fakra 高盐雾型；；
- 需频仍插拔（维批更换摄像头）→选 HSD 长插拔寿命型号。。。
六 、成本与供给链适配
两者成本与供给链成熟度分歧，，选型需结合项目预算与量产需要，，预防成本过高或供给链不不变。。。
1. Fakra 衔接器
- 成本水平：：：单价 5-15 元 / 个，，因屏蔽结构复杂 、资料要求高（黄铜镀镍 、PTFE 绝缘）；；
- 供给链特点：：：主流供给商为泰科 、安费诺等国际品牌，，国内品牌（立讯精密）已量产，，高端型号（18GHz 高频型）仍依赖进口；；
- 适配场景：：：中高端车型关键射频链路（毫米波雷达 、卫星导航），，预算充足且对机能要求高的项目。。。
2. HSD 衔接器
- 成本水平：：：单价 2-8 元 / 个，，结构单一，，资料成本低（塑料外壳 + 通常屏蔽层）；；
- 供给链特点：：：国内供给商（中航光电 、瑞可达）全面国产化，，供给链不变，，交付周期 1-2 周；；
- 适配场景：：：经济型车型高速数据链路（倒车影像 、中控以太网），，预算有限且需急剧量产的项目。。。
选型关键
- 高端车型 + 关键射频链路→选 Fakra，，优先保机能不变；；
- 经济型车型 + 通常高速数据链路→选 HSD，，平衡成本与机能；；
- 量产项目→优先选国产化率高的型号（HSD 或国内品牌 Fakra），，躲避进供词给链风险。。。
结语：：：选对汽车通讯衔接器，，从 “分清性质差距” 起头
对新手来说，，Fakra 和 HSD 的选型误区看似 “只是选个接头”，，却可能导致车载系统通讯故障 、维修成本飙升，，甚至影响行车安全。。。两者的性质差距主题是 “适配的信号类型分歧”——Fakra 为 “高频射频” 而生，，HSD 为 “高速数据” 而来，，不能按 “通用衔接器” 轻易代替。。。
记住关键选型准则：：：射频信号选 Fakra，，高速数据选 HSD；；强滋扰高振动选 Fakra，，频仍插拔低成本选 HSD。。。结合信号类型 、装置环境 、预算需要，，避开 “用 HSD 传射频”“用 Fakra 传高清” 的误区，，能力让车载通讯链路维持高不变 、低损耗，，为整车电子系统保驾护航。。。下次选型时，，先问自己 “传的是射频还是高速数据”，，再着手选择 —— 方向对了，，选型天然不会错。。。
